盘扣式脚手架的专项施工方案

日期:2021/3/3 12:09:57 标签:盘扣式脚手架的专项施工方案

盘扣式脚手架的专项施工方案:

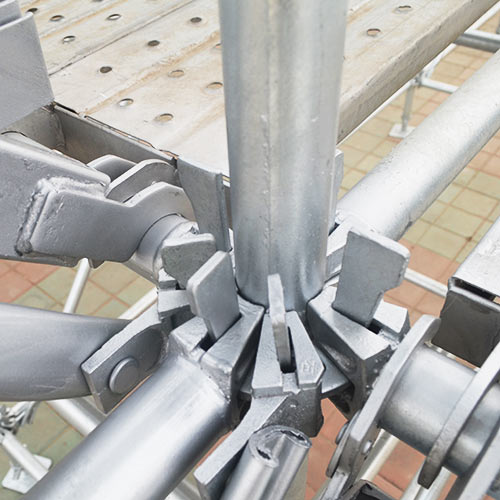

承插型盘扣式钢管脚手架是具有自锁工程的直插式新型钢管脚手架,与传统扣件式悬挑外架相比,在搭拆效率、可靠性、安全性、节约成本及节能环保方面有明显提高。尤其在超过一定规模的危大工程应用更为广泛。


危险性分析

(1)模板支架搭设高度H:9m≥8m

(2)模板支架搭设跨度B:20m≥18m

(3)施工总荷载:


活载控制时荷载组合

S1=1.2(G1k+G2k×a+G3k×a)+1.4Q1k

=1.2×(0.9+24×0.3+1.1×0.3)+1.4×2.5

=13.616 kN/m2


恒载控制时荷载组合

S2=1.35(G1k+G2k×a+G3k×a)+1.4×0.7Q1k

=1.35×(0.9+24×0.3+1.1×0.3)+1.4×0.7×2.5

=13.83 kN/m2

两者取大值,即施工总荷载S=max[S1,S2]=13.83 kN/m2<15 kN/m2

(4)集中线荷载:点我:送工程实用干货。

活载控制时荷载组合

S1=b[1.2(G1k+G2k×h+G3k×h)+1.4Q1k]

=0.6×[1.2×(0.9+24×1.6+1.5×1.6)+1.4×2.5]

=32.124 kN/m


恒载控制时荷载组合

S2=b[1.35(G1k+G2k×h+G3k×h)+1.4×0.7Q1k]

=0.6×[1.35×(0.9+24×1.6+1.5×1.6)+1.4×0.7×2.5]

=35.247 kN/m

两者取大值,即集中线荷载S=max[S1,S2]=35.247 kN/m≥20 kN/m
